Som en erfaren leverantör av kylaggregat har jag haft förmånen att bevittna den avgörande roll som förångare spelar för effektiv drift av kylaggregat. I den här bloggen kommer jag att fördjupa mig i funktionerna hos en förångare i en kylare, utforska dess funktionsprinciper, betydelse och hur det påverkar den övergripande prestandan hos dessa viktiga kylsystem.
Grunderna i ett kylsystem
Innan vi dyker in i förångarens funktion, låt oss kortfattat förstå de grundläggande komponenterna i ett kylsystem. En kylare är en maskin som tar bort värme från en vätska via en ångkompressions- eller absorptionskylcykel. Huvudkomponenterna i en typisk kylare inkluderar en kompressor, kondensor, expansionsventil och förångare. Dessa komponenter arbetar tillsammans för att överföra värme från processen eller utrymmet som kyls till miljön.
Arbetsprincipen för en förångare
Förångaren är en avgörande komponent i kylsystemet, ansvarig för att absorbera värme från den omgivande miljön. Det fungerar enligt principen om fasförändring, där ett köldmedium absorberar värme och ändras från vätska till ånga. Här är en steg-för-steg-uppdelning av hur en förångare fungerar:
- Kylmedelsingång: Köldmediet, i flytande tillstånd, kommer in i förångaren genom en expansionsventil. Expansionsventilen minskar trycket på köldmediet, vilket får det att expandera och svalna.
- Värmeabsorption: När lågtrycksköldmediet strömmar genom förångarslingorna kommer det i kontakt med den varma vätskan (vanligtvis vatten eller en vatten-glykolblandning) som behöver kylas. Värme från den varma vätskan överförs till köldmediet, vilket får det att avdunsta och övergå till ett ångtillstånd.
- Vapor Exit: Köldmedieångan, som nu bär den absorberade värmen, lämnar förångaren och dras in i kompressorn. Kompressorn ökar sedan trycket och temperaturen på köldmedieångan innan den skickas till kondensorn.
Funktioner hos en förångare i en kylare
Nu när vi förstår hur en förångare fungerar, låt oss utforska dess nyckelfunktioner i ett kylsystem:
- Värmeöverföring: Förångarens primära funktion är att överföra värme från processen eller utrymmet som kyls till köldmediet. Denna värmeöverföringsprocess är väsentlig för att upprätthålla den önskade temperaturen i applikationen. Till exempel, i en kommersiell byggnads HVAC-system, kyler förångaren luften som cirkuleras i hela byggnaden, vilket ger en bekväm inomhusmiljö.
- Köldmedieavdunstning: Förångaren underlättar förångningen av köldmediet, vilket är ett kritiskt steg i kylcykeln. Genom att absorbera värme från den omgivande miljön ändras köldmediet från ett flytande till ett ångtillstånd, vilket gör att det kan föra bort värmen från applikationen.
- Temperaturkontroll: Förångaren spelar en avgörande roll för att kontrollera temperaturen på den kylda vätskan. Genom att justera köldmediets flöde och ytan på förångarslingorna kan kylsystemet bibehålla en konstant temperatur i applikationen. Detta är särskilt viktigt i industriella processer där exakt temperaturkontroll krävs för produktkvalitet och effektivitet.
- Energieffektivitet: En effektiv förångardesign kan avsevärt förbättra energieffektiviteten hos ett kylsystem. Genom att maximera värmeöverföringskoefficienten och minimera tryckfallet över förångaren kan kylaren arbeta mer effektivt, vilket minskar energiförbrukningen och driftskostnaderna. Till exempel kan användning av förbättrade värmeöverföringsytor, såsom flänsrör eller mikrokanalvärmeväxlare, öka värmeöverföringshastigheten och förbättra förångarens totala prestanda.
Effekten av förångarens design på kylaggregatets prestanda
Konstruktionen av förångaren har en betydande inverkan på kylsystemets prestanda. Här är några viktiga faktorer att tänka på när du designar en förångare:
- Värmeöverföring Yta: Ytan på förångarslingorna bestämmer mängden värme som kan överföras mellan köldmediet och den kylda vätskan. En större yta möjliggör effektivare värmeöverföring, vilket resulterar i bättre kylningsprestanda. En ökning av ytan ökar emellertid också kostnaden och storleken på förångaren.
- Köldmedieflödeshastighet: Flödeshastigheten för köldmediet genom förångaren påverkar värmeöverföringshastigheten och temperaturfördelningen över förångarslingorna. Ett korrekt köldmedieflöde säkerställer att köldmediet avdunstar jämnt och effektivt, vilket maximerar värmeöverföringsprestanda.
- Rörmaterial och konfiguration: Materialet och konfigurationen av förångarrören kan också påverka värmeöverföringsprestandan. Olika material har olika värmeledningsförmåga, vilket påverkar värmeöverföringshastigheten. Dessutom kan rörkonfigurationen, såsom antalet passager och rörstigningen, påverka flödesmönstret för kylmediet och den kylda vätskan, vilket påverkar den totala värmeöverföringseffektiviteten.
- Nedsmutsning och korrosionsbeständighet: Förångaren utsätts för den kylda vätskan och miljön, vilket kan orsaka nedsmutsning och korrosion med tiden. Nedsmutsning, såsom ansamling av smuts, avlagringar eller biologisk tillväxt på förångarens spolar, kan minska värmeöverföringseffektiviteten och öka tryckfallet över förångaren. Korrosion kan också skada förångarrören, vilket leder till läckor och minskad prestanda. Därför är det viktigt att välja material och beläggningar som är resistenta mot nedsmutsning och korrosion för att säkerställa förångarens långsiktiga tillförlitlighet och prestanda.
Typer av förångare som används i kylaggregat
Det finns flera typer av förångare som används i kylsystem, var och en med sina egna fördelar och nackdelar. Här är några vanliga typer av förångare:
- Översvämmade förångare: I en översvämmad förångare fyller köldmediet förångarens skal helt och den kylda vätskan strömmar genom rören. Köldmediet avdunstar på utsidan av rören och absorberar värme från den kylda vätskan. Översvämmade förångare erbjuder höga värmeöverföringskoefficienter och är lämpliga för applikationer med hög värmebelastning. De kräver dock en större köldmediefyllning och är mer komplexa att använda och underhålla.
- Torrexpansionsförångare: I en torr expansionsförångare strömmar köldmediet genom rören och den kylda vätskan strömmar över utsidan av rören. Köldmediet avdunstar inuti rören och absorberar värme från den kylda vätskan. Torrexpansionsförångare är enklare i designen och kräver en mindre köldmediefyllning jämfört med översvämmade förångare. De används ofta i mindre kylsystem och applikationer med lägre värmebelastningar.
- Skal och rörförångare: Skal- och rörförångare består av ett skal som innehåller en bunt med rör. Köldmediet strömmar genom rören och den kylda vätskan strömmar genom skalet. Skal- och rörförångare används ofta i kylsystem på grund av deras höga värmeöverföringseffektivitet, tillförlitlighet och enkla underhåll.
- Plattförångare: Plattförångare är uppbyggda av en serie metallplattor som staplas ihop. Köldmediet och den kylda vätskan strömmar genom alternerande kanaler mellan plattorna, vilket möjliggör effektiv värmeöverföring. Plattförångare är kompakta, lätta och har en hög värmeöverföringskoefficient. De används ofta i applikationer där utrymmet är begränsat, till exempel i takkylare eller förpackade kylsystem.
Slutsats
Sammanfattningsvis är förångaren en kritisk komponent i ett kylsystem, ansvarig för att absorbera värme från processen eller utrymmet som kyls och underlätta förångningen av köldmediet. Dess funktioner inkluderar värmeöverföring, kylmedelsavdunstning, temperaturkontroll och energieffektivitet. Konstruktionen av förångaren har en betydande inverkan på kylsystemets prestanda, och det finns flera typer av förångare tillgängliga, var och en med sina egna fördelar och nackdelar.

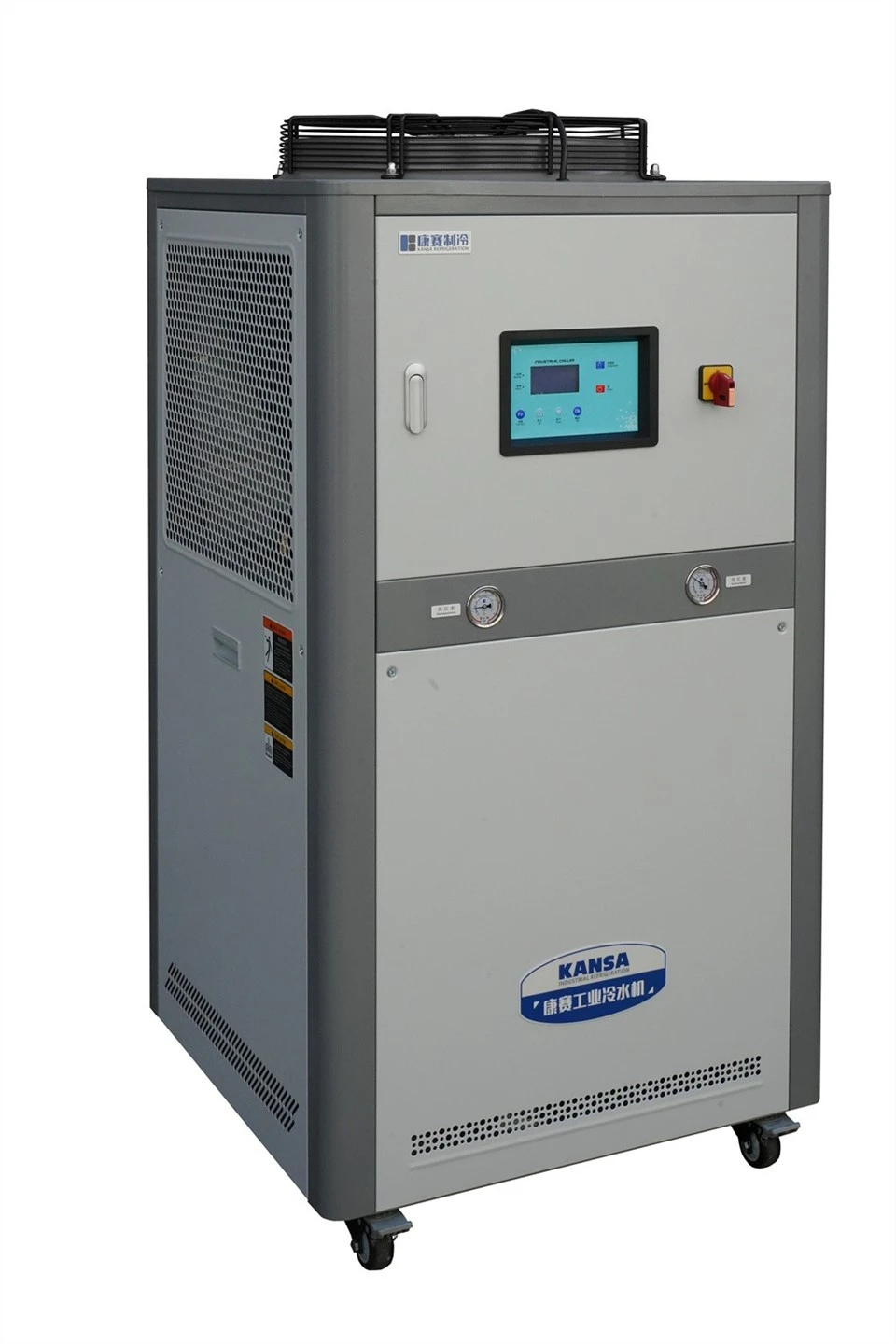

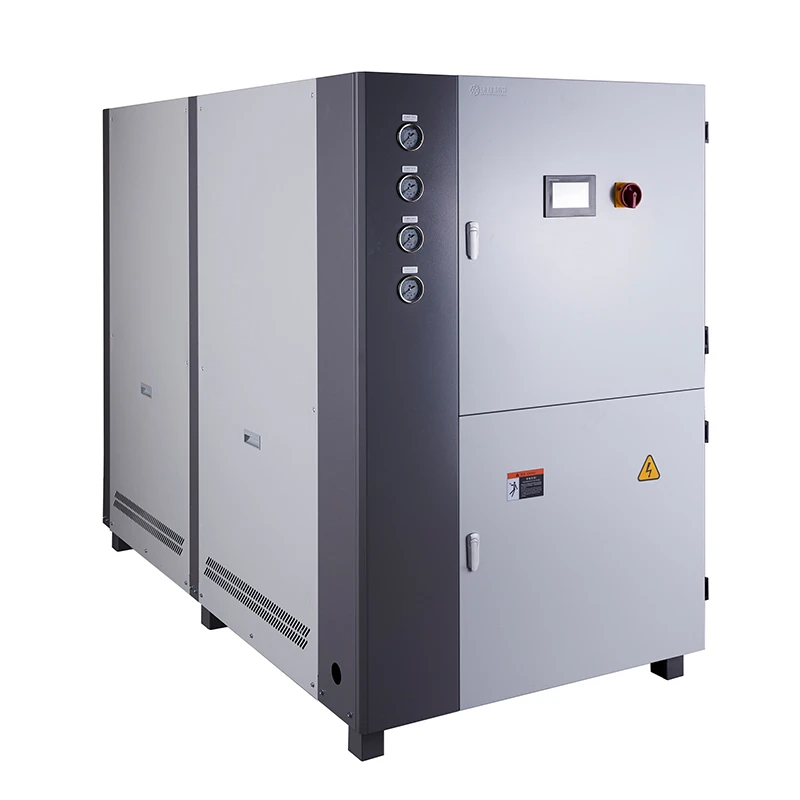

Som leverantör av kylaggregat förstår vi vikten av att välja rätt förångare för din specifika applikation. Oavsett om du behöver en30 hk vattenkylare, a5 ton kylare, eller a40 ton vattenkyld kylare, vi har expertis och erfarenhet för att förse dig med ett högkvalitativt kylsystem som uppfyller dina behov.
Om du är intresserad av att lära dig mer om våra kylprodukter eller har några frågor om förångare eller kylsystem, tveka inte att kontakta oss. Vårt team av experter är redo att hjälpa dig med dina kylbehov och hjälpa dig att fatta ett välgrundat beslut. Låt oss arbeta tillsammans för att hitta den perfekta kylmaskinslösningen för ditt företag.
Referenser
- ASHRAE Handbook - Refrigeration. American Society of Heating, Refrigerating and Air Conditioning Engineers.
- Stoecker, WF, & Jones, JW (1982). Kylning och luftkonditionering. McGraw-Hill.
- Howell, JR, & Buckius, RO (1992). Grunderna i teknisk termodynamik. McGraw-Hill.
